UFD型系列磁性浮球多点液位控制器
一、用途及特点
UFD型系列磁浮球多点液位控制器广泛用于各种塔、罐、槽的敞口、密闭储罐、地下贮槽中液位自动控制，并可按照实际的需要，变更内部干簧组件的安装位置即可随时改变液位的控制高度，并且每个液位开关均带有记忆功能，因而不怕停电等影响，复电后各工作点仍能如实对被控液位进行正常的控制。
二、组成及工作原理
UFD磁浮球多点液位控制器是导管内装有多个干簧管组件，磁浮球随被测介质液位的升降而上下浮动，利用浮球内的磁件来吸引相应位置的干簧管组件（发讯器），使之吸合或断开发出开关信号，开关信号分a类（常开、即动合型）b类（常闭、即动断型），提供控制源。如因实际使用过程中遇到常开要变成常闭，或常闭要变成常开，只需抽出管体内的线路板将发讯器转180度安装即开，如控制位置需要变化也可将发讯器件移动到所需位置安装发讯器，并且具有自保功能，因而不怕停电，复电后触点的工作状态仍能真实地反映被测的介质的真实情况。
 三、基本参数
测量范围：≤15m
容器法兰：DN80~DN150
HG20593-97(FM)
动作误差：±3mm
释放误差：≤0.8mm
介质温度：≤120℃
介质比重：≥0.8
压力等级：0.6~2.5Mpa
开关点数：1~8点
触点容量：24V.DC0.5A,
220V.AC0.2A
防爆标志：ib II CT5
关联设备：JHA-E安全栅
注：（1）UFD/B本安型按线和XQ本安发讯器相同

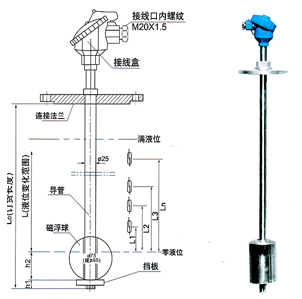

（2）L1、L2…Ln为各发讯点的高度
（3）h1、h2同UF相同
四、安装
 （１）把浮球安装在主体管上，主体管底部把挡板装好，肖子栅好。
（２）把液位计放入容器内，安装法兰和容器法兰固定拧紧。
（３）打开接线盒盖，接入引出线，注意每对触点不能接错，盖上盒盖并拧紧螺钉引出线固定，接线参照UHC-DB型注意事项。
|
|
|
|
